Proyecto Sensor medidor de partículas para purificador de aire

 Al respirar inhalamos los gases, vapores y partículas que hay en suspensión en el aire. La exposición a estas partículas o “polvo” puede causar efectos graves sobre la salud.

Un sensor de partículas de aire es básicamente un detector de polvo que podremos utilizar por ejemplo en alguna industria o línea de producción donde necesitemos que no haya partículas en suspensión. Este sensor capta las partículas a partir de 3 micras de tamaño.

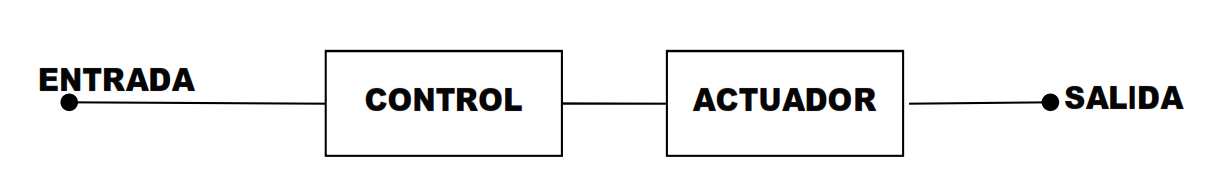

FUNCIONAMIENTO DE NUESTRO SISTEMA DE CONTROL

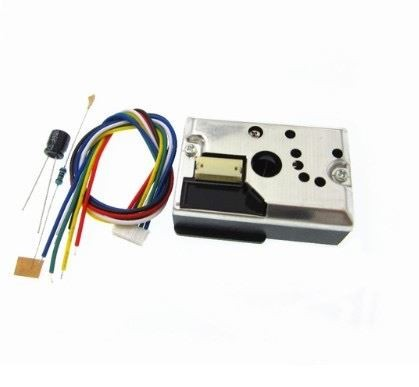

• Sensor de particulas finas (entrada)

1. El sensor contiene un diodo led que envía un haz de luz fino.

2. Los rayos de luz emitidos, chocan con las partículas que hay en el aire.

3. Esos rayos, al chocar, se desvían de su trayectoria, creando unas reflexiones.

4. Esos cambios de trayectoria, producen un voltaje en el fotoreceptor, calculando el número de partículas a partir de ese voltaje detectado.

• Placa de arduino (control y actuador)

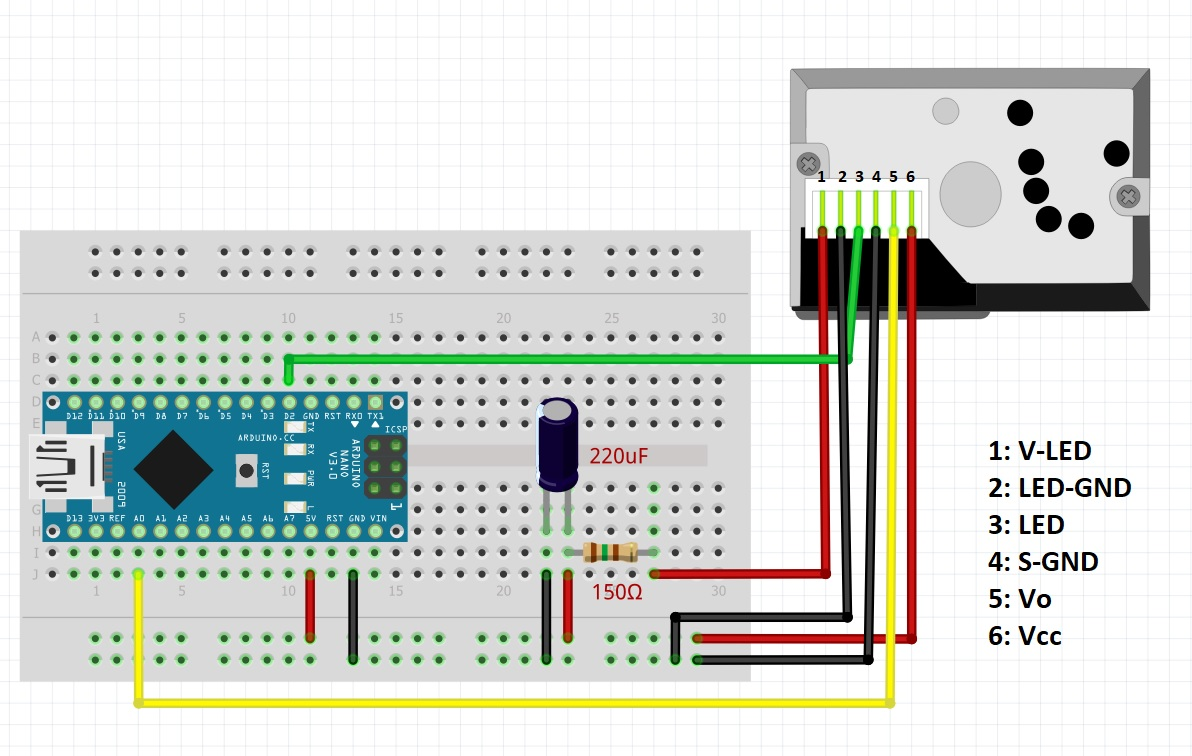

1. Conectamos el sensor de partículas a la placa de arduino y le transmite la información.

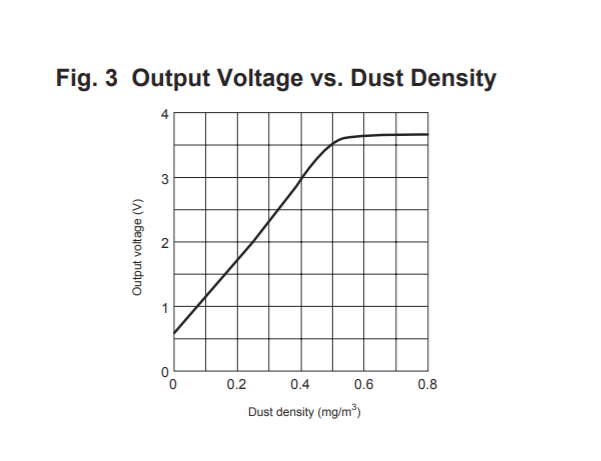

2. La placa de arduino procesa la información y a través del voltaje detectado por el sensor, calcula la densidad de las partículas mediante la fórmula (regresión lineal a partir de la gráfica):

   Densidad de partículas (ug/m3)=(0,17xvoltaje del sensor- 0,1)x1000

3. Con la densidad calculada cada segundo, hacemos la media de los últimos 50 segundos.

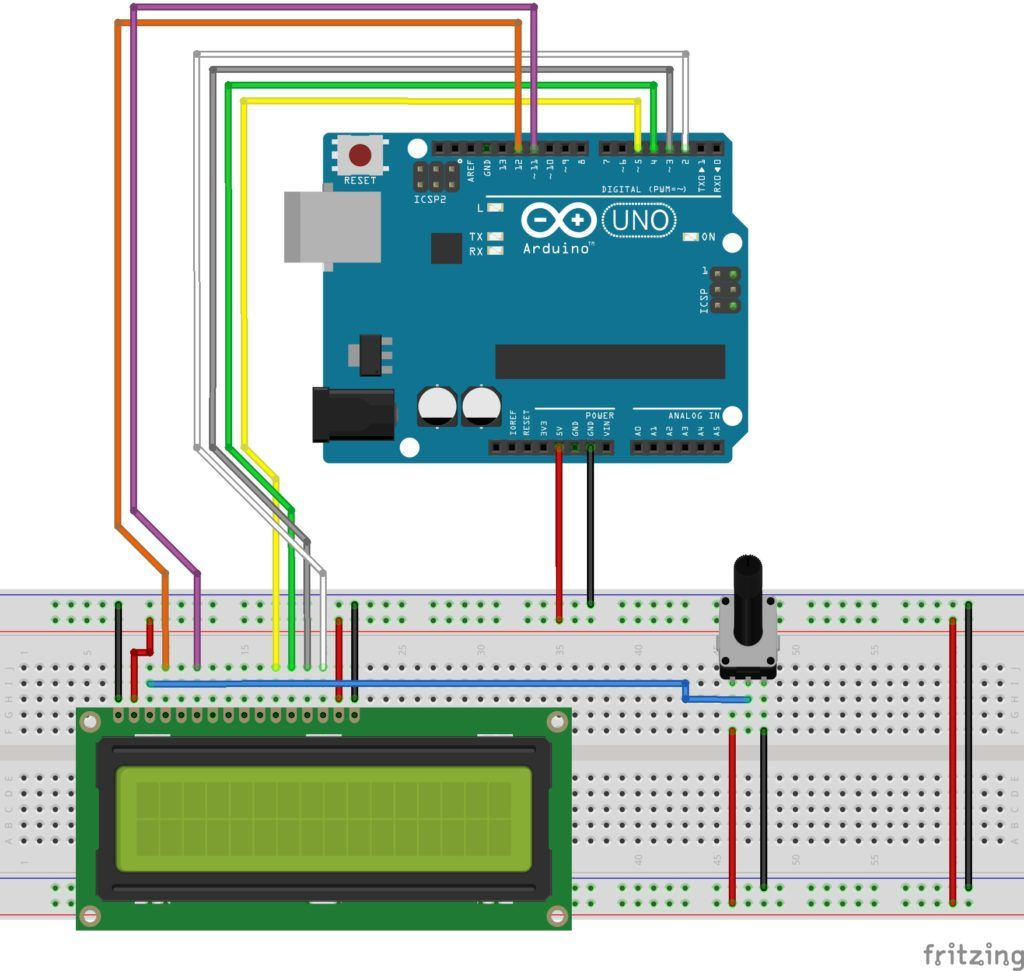

• Display (salida)

La placa arduino envía la información al display LCD de 16x2 caracteres y eso es lo que vemos en la pantalla
